▶ 리드 정도
- IZK 볼스크류의 리드 정도는 JIS B1192에 의해 4개의 특정 항목으로 규정합니다.
(스크류부 유효 길이에 대한 대표 이동량 오차 및 변동 임의로 취한 300mm 및 1회전에 대한 변동)
JIS B1192에서는 위치 결정용으로 C계열과 Cp계열이 있지만, IZK에서는 C계열을 채용하고 있습니다. |
| |
 |
| |

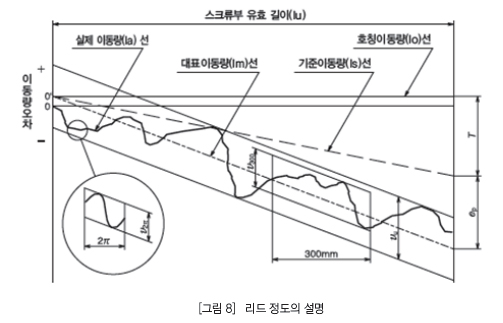

- 호칭 이동량 (lo) : 호칭 리드에 따라 임의의 회전 수로 회전 했을 때의 축 방향 이동량
- 기준 이동량 (ls) : 기준 리드에 따라 임의의 회전 수로 회전 했을 때의 축 방향 이동량
- 실제 이동량 (la) : 모든 나사 축 회전 각에 대해 실제 측정 된 이동량
- 대표 이동량 (lm) : 실제 이동량의 경향을 대표하는 직선으로 실제 이동량의 곡선에서 최소 제곱 또는 이와 유사한 근사치로
구한다
- 대표 이동량 오차 (ep) : 대표 이동량에서 기준 이동량을 뺀 값
- 변동 (υu) : 대표 이동량에 평행하게 그은 두 직선에 끼운 실제 이동량의 최대
- 변동 (υ300) : 나사부 유효 길이 사이에 취한 300mm 대한 실제 이동량의 최대
- 변동 (υ2π) : 나사부 유효 길이 사이에 취한 임의의 1 회전에 대한 실제 이동량의 최대 |
| |
| 위치 결정용(C계열)의 대표이동량오차(±ep)와 변동(υu)의 허용치 |
| 단위 : ㎛ |
| 정도 등급 |
C0 |
C1 |
C3 |
C5 |
| 나사 부 유효 길이(mm) |
±ep |
υu |
±ep |
υu |
±ep |
υu |
±ep |
υu |
| 초과 |
이하 |
| - |
100 |
3 |
3 |
3.5 |
5 |
8 |
8 |
18 |
18 |
| 100 |
200 |
3.5 |
3 |
4.5 |
5 |
10 |
8 |
20 |
18 |
| 200 |
315 |
4 |
3.5 |
6. |
5 |
12 |
8 |
23 |
18 |
| 315 |
400 |
5 |
3.5 |
7 |
5 |
13 |
10 |
25 |
20 |
| 400 |
500 |
6 |
4 |
8 |
5 |
15 |
10 |
27 |
20 |
| 500 |
630 |
6 |
4 |
9 |
6 |
16 |
12 |
30 |
23 |
| 630 |
800 |
7 |
5 |
10 |
7 |
18 |
13 |
35 |
25 |
| 800 |
1000 |
8 |
6 |
11 |
8 |
21 |
15 |
40 |
27 |
| 1000 |
1200 |
9 |
6 |
13 |
9 |
24 |
16 |
46 |
30 |
|
| |
| 위치 결정용(C계열)의 300mm에 대한 변동(υ300)과 비틀림(υ2π)의 허용치 |
| 단위 : ㎛ |
| 정도 등급 |
C0 |
C1 |
C3 |
C5 |
| 항목 |
υ300 |
υ2π |
υ300 |
υ2π |
υ300 |
υ2π |
υ300 |
υ2π |
| 허용치 |
3.5 |
3 |
5 |
4 |
8 |
6 |
18 |
8 |
|
| |
| 반송용(Ct계열)의 300mm에 대한 변동(υ300)의 허용치 |
| 단위 : ㎛ |
| 정도 등급 |
Ct7 |
Ct10 |
| υ300 |
52 |
210 |
|
| |
| 비고) 반송용(Ct계열)의 대표이동량오차(±ep)는 다음식으로 계산됩니다. |
| |
 |
