▶ 볼스크류 설치부 정도

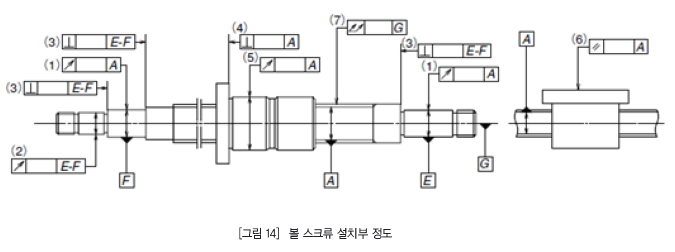

    - 볼스크류 설치부 정도는, JIS B1192에 의해 규정되어 있으며, 그림 14의 (1)~(7)의 정도 항목에 대해서 관리되고 있습니다.


    (1) 나사축의 나사부 축선에 대한 지지부 외경의 반경방향의 원주 흔들림
    (2) 나사축의 지지부 축선에 대한 부품 설치부의 반경방향의 원주 흔들림
    (3) 나사축의 지지부 축선에 대한 지지부 단면의 직각도
    (4) 나사축의 축선에 대한 너트 기준 단면 또는 플랜지 설치면의 직각도
    (5) 나사축의 축선에 대한 너트 외주면 (원통형)의 동축도
    (6) 나사축의 축선에 대한 너트 외주면 (평면형 설치면)의 평행도
    (7) 나사축 축선의 반경방향 전체 흔들림

나사 축의 나사부 축선에 대한 지지부 외경의 반경 방향 원주 흔들림

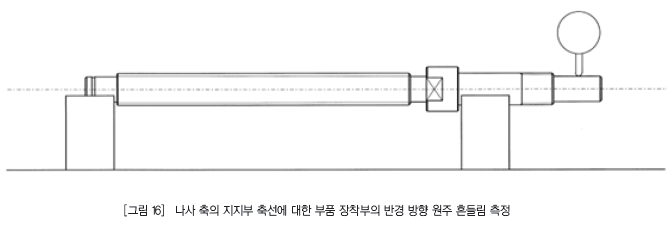

및 나사 축의 지지부 축선에 대한 부품 설치부의 반경 방향 원주 흔들림
단위 : ㎛
나사 축 호칭 외경 정도 등급
초과 이하 C0 C1 C2 C5
- 8 3 5 8 10
8 12 4 5 8 11
12 20 4 6 9 12
20 32 5 7 10 13

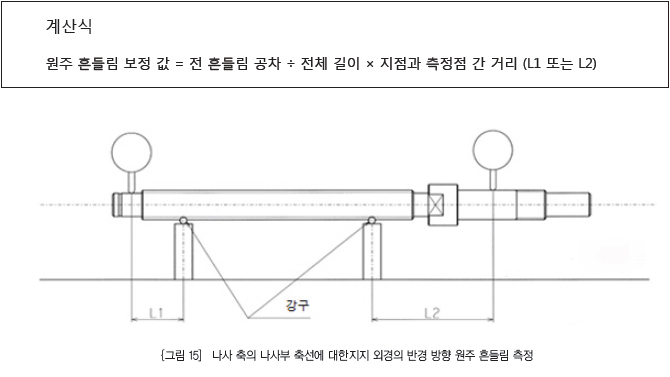

    이 항목의 측정에는, 나사 축경의 흔들림의 영향이 포함되어 있으므로, 나사 축 전장과 지점, 측정점 거리비율에 의한, 나사 축선의 전흔들
    림으로 부터 보정치를 구하여, 위의 표에 추가 할 필요가 있습니다.


    사용 볼과 같은 크기의 강구에 나사부 양단의 근방의 나사 홈을 지지하여, 축을 1회전 시켰을 때의 흔들림을 측정합니다.

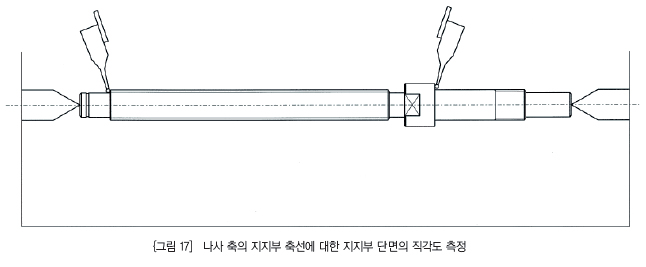

나사 축의 지지부 축선에 대한 지지부 단면 직각도
단위 : ㎛
나사 축 호칭 외경 정도 등급
초과 이하 C0 C1 C2 C5
- 8 2 3 4 5
8 12 2 3 4 5
12 20 2 3 4 5
20 32 2 3 4 5


    나사 축 양단을 센터 구멍으로 지지하여, 나사 축을 1회전 시켰을 때의 흔들림을 측정합니다.
    ※ 도면은 지지부 축선 기준이지만, 지지부 축선은 센터 구멍 기준으로 가공되어 있기 때문에, 지지부 외주면을 V블럭 등으로
        지지하는 경우와 동일합니다.

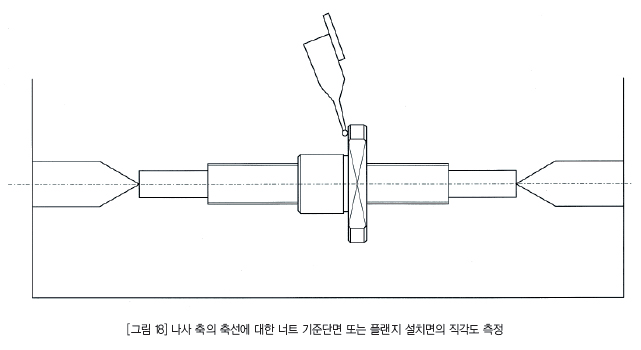

나사 축의 축선에 대한 너트 기준 단면 또는 프랜지 설치면의 직각도
단위 : ㎛
나사 축 호칭 외경 정도 등급
초과 이하 C0 C1 C2 C5
- 20 5 6 9 10
20 32 5 6 8 10
32 50 6 7 8 11
50 80 7 8 10 13


    흔들림 없는 정밀 연삭 된 측정 규범을 센터 구멍에서 지지하여, 규범과 너트를 모두 1회전 시켰을 때의 흔들림을 측정합니다.

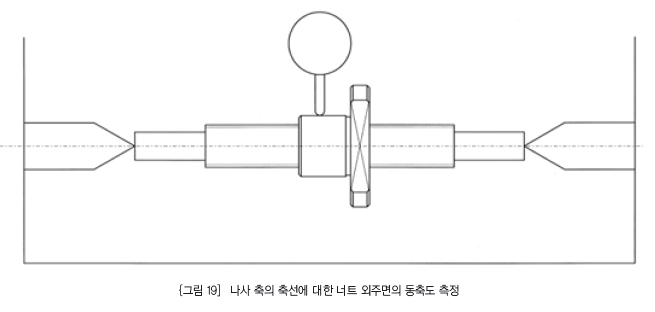

나사 축의 축선에 대한 너트 외주면의 동축도
단위 : ㎛
나사 축 호칭 외경 정도 등급
초과 이하 C0 C1 C2 C5
- 20 5 6 9 12
20 32 6 7 10 12
32 50 7 8 12 15
50 80 8 10 15 19


    흔들림 없는 정밀 연삭 된 측정 규범을 센터 구멍에서 지지하여, 규범과 너트를 모두 1회전 시켰을 때의 흔들림을 측정합니다.

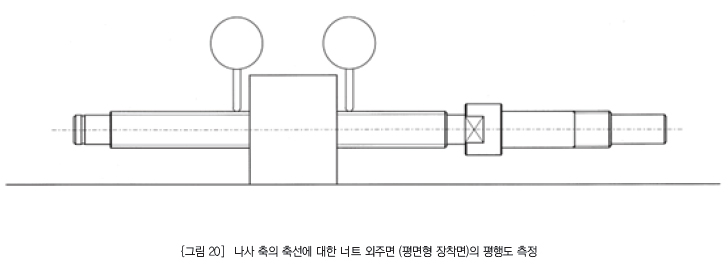

나사축의 축선에 대한 너트 외주면(평면형 장착면)의 평행도
단위 : ㎛
나사 축 호칭 외경 정도 등급
초과 이하 C0 C1 C2 C5
- 50 5 6 8 10
50 100 7 8 10 13
100 200   10 13 17


    너트 부착면을 기준으로 정반에 두고, 너트 근방의 나사 외경의 2점의 정반에서의 높이 차이를 측정합니다.

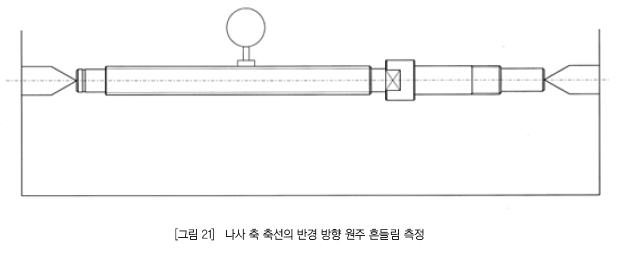

나사축 축선의 반경방향 전 진동
단위 : ㎛
정도 등급 C0
나사 축 호칭 외경 초과 - 8 12 20
0 8 12 20 32
나사축전장 초과 이하 진동 공차
- 125 0.015 0.015 0.015
125 200 0.025 0.020 0.020 0.015
200 315 0.035 0.025 0.020 0.020
315 400   0.035 0.025 0.020
400 500   0.045 0.035 0.025
500 630   0.050 0.040 0.030
630 800     0.050 0.035
800 1000     0.065 0.045
1000 1250     0.085 0.055

단위 : ㎛
정도 등급 C0
나사 축 호칭 외경 초과 - 8 12 20
0 8 12 20 32
나사축전장 초과 이하 진동 공차
- 125 0.020 0.020 0.015
125 200 0.030 0.025 0.020 0.015
200 315 0.040 0.030 0.025 0.020
315 400 0.045 0.040 0.030 0.025
400 500   0.050 0.040 0.030
500 630   0.060 0.045 0.035
630 800     0.060 0.040
800 1000     0.075 0.055
1000 1250     0.095 0.065

단위 : ㎛
정도 등급 C0
나사 축 호칭 외경 초과 - 8 12 20
0 8 12 20 32
나사축전장 초과 이하 진동 공차
- 125 0.025 0.025 0.020
125 200 0.035 0.035 0.025 0.020
200 315 0.050 0.040 0.030 0.030
315 400 0.060 0.050 0.040 0.035
400 500   0.065 0.050 0.040
500 630   0.070 0.055 0.045
630 800     0.070 0.055
800 1000     0.095 0.065
1000 1250     0.120 0.085

단위 : ㎛
정도 등급 C0
나사 축 호칭 외경 초과 - 8 12 20
0 8 12 20 32
나사축전장 초과 이하 진동 공차
- 125 0.035 0.035 0.035
125 200 0.050 0.040 0.040 0.035
200 315 0.065 0.055 0.045 0.040
315 400 0.075 0.065 0.055 0.045
400 500   0.080 0.060 0.050
500 630   0.090 0.075 0.060
630 800     0.090 0.070
800 1000     0.120 0.085
1000 1250     0.150 0.100


    나사 축 양단을 센터 구멍으로 지지하여 나사 축을 1회전 시켰을 때의 흔들림을 측정합니다. 여러 곳에 걸쳐 측정합니다.
