(1) 축 방향 클리어런스
- IZK 볼스크류의 클리어런스 기호의 허용치, 정도 등급과 클리어런스 기호의 조합은 아래와 같이 표시합니다.
클리어런스 기호와 축방향 클리어런스의 허용치
단위 : ㎛
클리어런스 기호
Z
T
S
N
L
축방향 클리어런스
0 (予壓)
0.005 이하
0.020 이하
0.050 이하
0.100 이하
정도등급과 축방향 클리어런스 기호의 조합
정도 등급
Z
T
S
N
L
C0
C0Z
C0T
-
-
-
C1
C1Z
C1T
-
-
-
C3
C3Z
C3T
C3S
-
-
C5
C5Z
C5T
C5S
C5N
-
C7
-
-
C7S
C7N
C7L
C10
-
-
C10S
C10N
C10L
(2) 예압 효과
- 볼스크류는 예압에 의해 축 방향 클리어런스를 없애는 것 뿐만 아니라 축 방향 하중에 의한 축 방향 변형량을 감소시켜 강성을
높이는 효과가 있습니다.

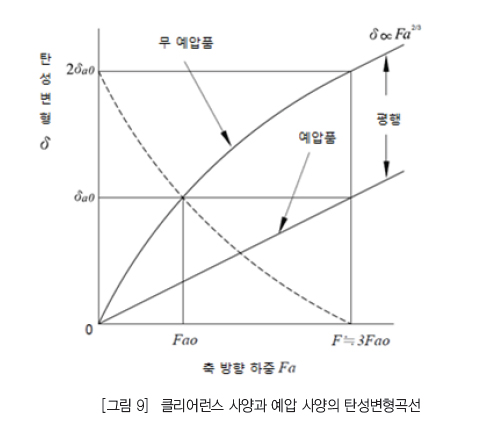

그림 9는 클리어런스 사양의 볼스크류와 예압 사양의 볼스크류에 대해 축 방향 하중에 의한 탄성 변형량의 차이를 보여줍니다.
(이론치) 예압에 의해 탄성 변형량이 감소하고 있다(강성이 높아지고 있다)는 것을 알 수 있습니다.
※ 압량의 기준
예압 하중을 크게 하면 너트 강성은 향상되지만 과도한 예압은 수명을 단축하고, 발열 등의 악영향을 주기 때문에
최대 예압 하중의 기준을 기본동정격하중 Ca의 5%로 하여 주십시오. (더블 너트 예압의 경우는 10%)
(3) 예압 방법 ① 오버사이즈 볼 예압

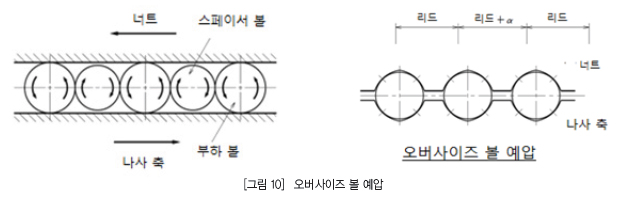

- 나사 홈의 공간보다 약간 큰 강구를 넣고, 볼은 4점 접촉시켜 예압을 준 것입니다.
작동성 향상을 위해 스페이서 볼을 사용합니다.
② 더블 너트 예압 (간좌예압)
- 2개의 너트를 사용하여 사이에 간좌를 삽입하여 예압을 부여한
것입니다.
예압량만큼 두꺼운 간좌를 삽입하는 방식(인장 예압)과
얇은 간좌를 삽입하는 방식(압축 예압)이 있습니다만,
IZK에서는 그림 11의 인장 예압을 표준으로 채택하고 있습니다.
③ 옵셋 리드 예압

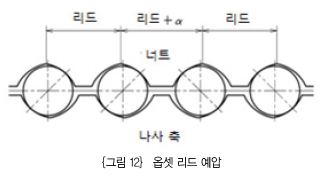

- 너트 중앙 위치의 리드를 예압량 α 만큼 크게 하여 예압을
부여한 것입니다.
(4) 예압 토크
- 볼스크류의 예압 토크는 JIS B1192에 준하여 관리하고 있습니다.
- 예압 토크
소정의 예압을 부여한 볼 나사를 외부에서 하중 작용하지 않는 상태에서 나사 축을 연속적으로 회전시키는데 필요한 토크
- 실제 토크 곡선

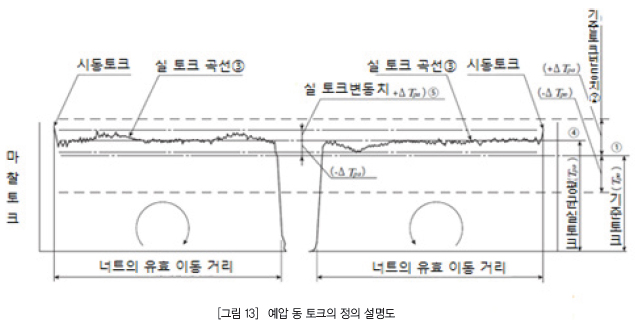

실제 볼스크류에 측정한 예압 동 토크 (그림 13의 ③)
- 토크 변동치
목표로 설정한 예압 동 토크의 변동 값. 목표로 설정한 예압 동 토크의 변동 값. 기준 토크에 대해 양수 또는 음수에 걸립니다.
- 기준 토크
목표로 설정한 예압 동 토크
